一篇文章应该简洁又准确，有些信息仅使用文字是不能同时满足此二者也，因此需要学会制图来传达信息。
我的习惯：

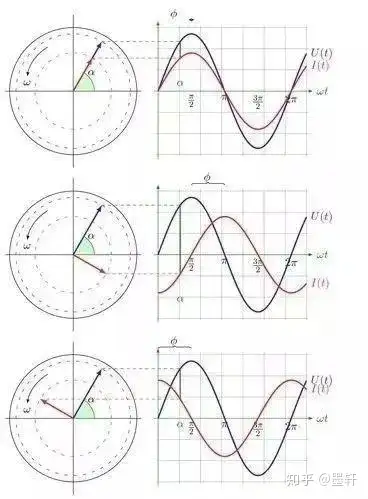

一些展示结果、数据类的绘图（云图、直方图等等）优先用 Python；
流程图、示意图等用 draw.io；
若文章用的是 latex，且图形非常结构化，可以用 latex 的 tikz 绘制流程图。
流程图和示意图

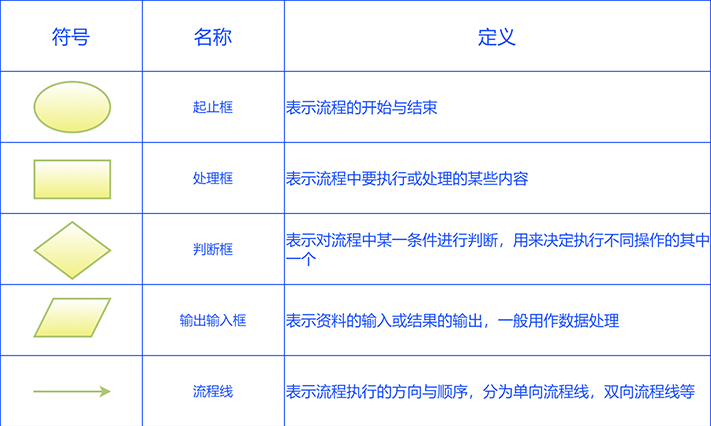

流程图五种基本图形
起止——椭圆/圆角矩形；
处理——矩形；
判断——菱形；
输出输入——梯形；
连接——箭头
PPT
省略……
Draw.io

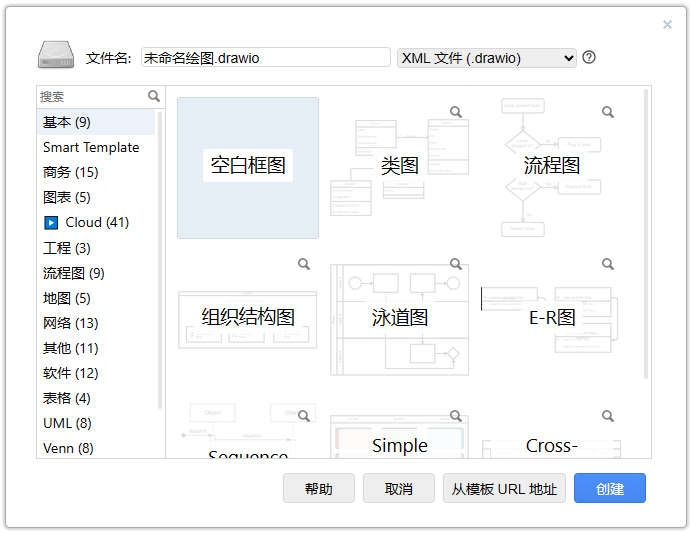

这是一款免费开源的可以在浏览器直接使用的流程图绘制工具。但实际上，它绝不仅限于绘制流程图，也适合绘制示意图等。它默认提供了很多模板。
官网： draw.io (drawio.com)
在线： https://app.diagrams.net/
Draw.io 没有账户体系，如果使用网页版，文件需要保存在本地，也可以存在网盘，但基本都是国外的。Obsidian 中有 Draw.io 插件，可以进行展示和修改。
Visio
Visio是一款功能强大的流程图软件，由微软公司推出，主要用于绘制各种流程图、结构图、网络拓扑图、组织结构图等等，被广泛的应用在项目管理和工程设计领域。它具有以下特点：
- 功能强大：Visio 提供了丰富的绘图工具和图形库，支持各种图形元素的绘制和修改，包括线条、箭头、形状、图标等等。
- 兼容性好：Visio 可以导入和导出多种文件格式，包括 PDF、SVG、AutoCAD 等等，使得多种文件的共享和转换变得更加方便。
- 易于学习：Visio 的界面清晰简洁，操作流程清晰，易于学习和使用。
- 适用范围广：Visio 可以应用于各种领域，如流程管理、软件开发、网络架构等等。
在价格方面
Visio 提供了 2 种方案——订阅计划和一次性购买，每个方案还细分出 2 种计划：
订阅计划：Visio 网页版 36 元/月，Visio 网页版 + 桌面客户端 109 元/月
一次性购买(买断)：Visio 标准版 2898 元，Visio 专业版 5808 元
数据图
这个网站展示了数据各种图形化的例子，给出详细的解释和示例。
Data Viz Project | Collection of data visualizations to get inspired and find the right type
Python
直接问 ChatGPT 。
常用的库有 Matplotlib ，从2D到3D、从标量到矢量， 图片能够保存成eps、pdf、svg、png和jpg等多种格式。
R
R语言则是做数据统计分析最强大的工具了，在数据挖掘、数据分析等领域具有非常广泛的应用。
ggplot2 是R语言的一个包，最擅长统计数据可视化。ggplot2 按图层作图，其核心理念是将绘图与数据分离。缺点是 ggplot2 功能没有 Python 或者 Matlab 全面，不过人家就是在统计方面做的最好最专业。
Mathematica/Matlab
这两款软件是不用多去介绍的，理工科的人再熟悉不过了，都是一个公司的。
其功能的强大在于编程代码简单，默认出图漂亮，自定义性好，支持常见各种类型的画图，能导出丰富的格式，动态交互很强大，方便简单上手。
Origin
简单易学、操作灵活、功能丰富全面的画图软件，既可以满足一般用户的制图需要，也可以满足高级用户数据分析、函数拟合的需要。
目前，它似乎已成为专业论文SCI的标配绘图软件。缺点是操作系统不太友好、易崩溃，只支持Windows系统。
Latex
Tikz 是 LaTex 原生支持的图包，可以画论文中的插图。二维图、三维图、流程图、示意图都能实现。缺点就是难度较高，入门需花时间。
其实绘图流程应该是在纸上或其他软件先大概画出来，然后描述让gpt4画
LaTeX—Tikz 宏包入门使用教程 – 知乎 (zhihu.com)
如何在LaTeX中使用TikZ绘图的简明教程 – An Amateur Computational Mathematician (scaomath.github.io)
基本流程
需要确保你的TeX系统已安装了pgf和tikz宏包。
-
在文档的导言区载入宏包：
在LaTeX文档的导言区，使用\usepackage{tikz}命令来载入宏包。
如果需要使用特定库，请在\usetikzlibrary{}中指定，例如：\usetikzlibrary{shapes,arrows,positioning}。 -
开始和结束TikZ环境：
在需要插入图形的地方，使用\begin{tikzpicture}开始一个TikZ环境，并使用\end{tikzpicture}结束该环境。 -
根据需求绘制图形元素：
在TikZ环境中，可以使用各种命令绘制节点、线条、形状等。例如，\node用于添加节点，\draw用于绘制线条等。 -
设置样式：
为了使图形更美观，可以使用\tikzset{}或者在TikZ环境中使用style选项设置样式。例如，\tikzset{mystyle/.style={rectangle,rounded corners,draw=black,minimum width=2cm,minimum height=1cm,inner sep=5pt,align=center}}定义了一个名为mystyle的样式，可用于节点等。
Latex绘制的曲线图：
Latex绘制的结构图：
借助 GPT4
为了让GPT4更好地理解想要绘制的流程图，可以按照以下几个方面提供详细信息：
-
流程图中的节点：
- 节点的数量和描述（例如，“开始”、“步骤1”等）。
- 节点的形状（例如，矩形、圆形、椭圆等）。
- 节点的样式（例如，边框、颜色、文字大小等）。
-
流程图中的连接线：
- 连接线的类型（例如，直线、曲线、双箭头等）。
- 连接线的样式（例如，颜色、粗细、箭头形状等）。
- 节点之间的连接关系（例如，“开始”连接到“步骤1”等）。
-
节点之间的相对位置：
- 节点之间的水平和垂直距离。
- 节点之间的对齐方式（例如，居中对齐、左对齐等）。
-
其他元素和样式：
- 是否需要背景颜色、边框等其他元素。
- 是否需要标注、文字说明等。
我想要用Latex的Tikz绘制一个UWB定位系统中标签的程序流程图。已有的LaTeX代码如下
\documentclass[type=bachelor]{bithesis}
\usepackage{listings}
\usepackage[
backend=biber,
style=gb7714-2015,
gbalign=gb7714-2015,
gbnamefmt=lowercase,
gbpub=false,
doi=false,
url=false,
eprint=false,
isbn=false,
]{biblatex}
% 参考文献引用文件位于 misc/ref.bib
\addbibresource{misc/ref.bib}
% 文档开始
\begin{document}
\end{document}
提交的latex代码中省略上面已有的代码。
会用到的节点形状有：起止——圆角矩形；判断——菱形；处理——矩形；输出输入——梯形；连接线用单箭头的。
以下是节点信息，左边是节点类型，右边是节点描述：
开始--上电；
步骤1--初始化一系列资源；
步骤2--广播通信帧；
判断1--收到锚点的答复信息？ NO 就连接到步骤1与步骤2之间的连接线上， YES就继续向下
步骤3--与锚点测距得到飞行时间，存锚点信息到MyLink和AnchorData；
步骤4--计算与锚点之间的距离，存入AnchorData，更新屏幕；
步骤5--计算本次测距与前两次测距平均值，存入MyLink；
判断2--距离上次发送数据超过 updateInterval 时间？ NO 就连接到步骤1与步骤2之间的连接线上， YES就继续向下
步骤6--转化MyLink为JSON格式；
步骤7--发送JSON数据到服务端，记录时间戳；
步骤7的连接线连接到步骤1与步骤2之间的连接线上
请提交相应的latex代码流程图（一条线往下的）模板
% 绘制流程图
\usepackage{tikz}
\usetikzlibrary{arrows.meta,
chains,
positioning,
shapes.geometric}
如图\ref{fig:tagflowchart}
\begin{figure}[htbp]
\centering
\begin{tikzpicture}[
node distance = 6mm and 6mm,
start chain = going below,
arr/.style = {-Stealth, thick},
base/.style = {draw, minimum width=3cm, align=center, on chain},
startstop/.style = {base, rectangle, rounded corners},
io/.style = {base, trapezium, trapezium left angle=70,
trapezium right angle=110, fill=blue!30},
process/.style = {base, rectangle, fill=orange!30},
decision/.style = {base, diamond, fill=green!30,
minimum height=1cm, minimum width=2cm, aspect=2},
]
\node (start) [startstop] {上电}; % start
\node (step1) [process] {初始化一系列资源}; % step 1
\node (step2) [process] {广播通信帧}; % step 2
\node (dec1) [decision] {收到锚点的答复信息？}; % decision 1
\node (step3) [process] {与锚点测距得到飞行时间，\\存锚点信息到MyLink和AnchorData}; % step 3
\node (step4) [process] {计算与锚点之间的距离，\\存入AnchorData，更新屏幕}; % step 4
\node (step5) [process] {计算本次测距与前两次测距平均值，\\存入MyLink}; % step 5
\node (dec2) [decision] {距离上次发送数据超过 \\ updateInterval 时间？}; % decision 2
\node (step6) [process] {转化MyLink为JSON格式}; % step 6
\node (step7) [io] {发送JSON数据到服务端}; % step 7
\node (step8) [process] {记录时间戳}; % step 8
\draw[arr] (start) -- (step1);
\draw[arr] (step1) -- (step2);
\draw[arr] (step2) -- (dec1);
\draw[arr] (dec1) -- node[midway,right] {YES} (step3);
\draw[arr] (dec1.west) -- ++(-1,0) node[pos=1,left] {NO} |- (step2);
\draw[arr] (step3) -- (step4);
\draw[arr] (step4) -- (step5);
\draw[arr] (step5) -- (dec2);
\draw[arr] (dec2) -- node[midway,right] {YES} (step6);
\draw[arr] (dec2.west) -- ++(-2,0) node[pos=1,left] {NO} |- (step2);
\draw[arr] (step6) -- (step7);
\draw[arr] (step7) -- (step8);
\draw[arr] (step8.east) -- ++(3,0) |- (step2);
\end{tikzpicture}
\caption{标签程序流程图} % 插入标题
\label{fig:tagflowchart} % 插入标签，用于引用
\end{figure}
